Erstellen von Architektenplänen nach dem 3D-Scannen eines Gebäudes

Um der Nachfrage unserer Architekten- und Privatkunden gerecht zu werden, bieten wir einen Verlagsservice für Architektenpläne an.

Darüber hinaus erstellen wir Architektenpläne, die den Gepflogenheiten in der Schweiz entsprechen. Selbstverständlich begleiten sie die Dossiers für die öffentliche Auflage und für Subventionen.

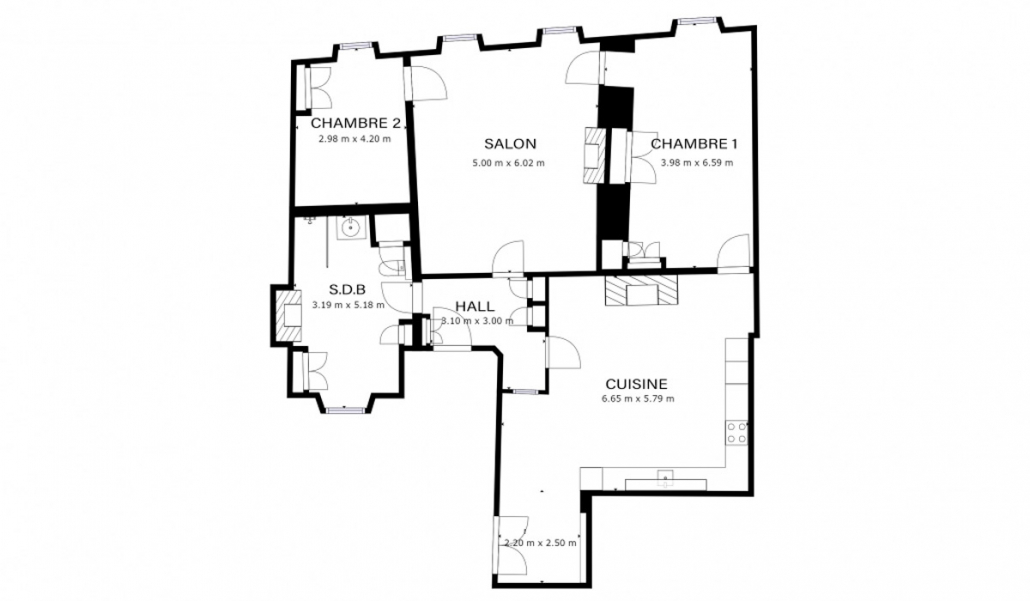

Beispiel für einen Etagenplan für ein Haus oder eine Wohnung

Der Grundriss eines Gebäudes ist ein wesentliches Element, das verlangt wird, wenn Sie eine Baugenehmigung oder eine Bauvoranfrage beantragen. Ebenso wie der Grundriss und der Schnittplan. Anhand des Bauplans kann die Behörde feststellen, ob Ihr Projekt den nationalen oder lokalen Bauvorschriften entspricht.

Ausgehend von der Laserscan-Digitalisierung Ihres Gebäudes erstellen wir einen Satz Stockwerkspläne, meist in 2D.

Dieser Architektenplan ist eine visuelle Darstellung der Anordnung einer architektonischen Struktur.

Im Detail

Der Grundriss wird aus der Sicht von oben auf die einzelnen Ebenen eines Gebäudes erstellt, so als ob Sie über dem Dach eines Hauses stehen und nach unten schauen würden. Die horizontale Schnittachse befindet sich etwa einen Meter über dem Boden.

Diese von Bauzeichnern erstellten Ergebnisse sind genau und vollständig. Sie beinhalten die Höhenpunkte und die Hauptmaße Ihres Gebäudes.

Außerdem enthält er die Anordnung aller Räume, Treppen, Balkone usw. auf jeder Ebene. Ein Etagenplan enthält bestimmte Linien und Symbole, um Elemente wie Fenster, Türen, Treppen, Hohlräume usw. darzustellen.

Unsere Pläne werden in dwg- und pdf-Dateien geliefert. Ab der Digitalisierung des Gebäudes ist mit einer Frist von 2 bis 3 Wochen zu rechnen.

Wir führen auch Flächenmessungen nach Losen und Flächenlistings für die Bildung von Stockwerkeigentum (Stockwerkeigentum) durch.

Fassadenaufrissplan

Die grafische Darstellung in Form eines Fassadenaufrisses wird bei der Baueingabe für Sanierungen und Isolierungen im Rahmen des Gebäudeprogramms immer verlangt.

Dieses subventioniert Gebäudeeigentümer, um die Energieeffizienz ihrer Gebäude zu verbessern.

Es ist eng mit dem GEAK-Zertifikat (Gebäudeenergieausweis der Kantone) verknüpft und in der ganzen Schweiz gleich.

Darüber hinaus ist es in einigen Kantonen bei der Übertragung von Eigentum oder beim Austausch von Heizanlagen obligatorisch.

Die Vermessung mit Hilfe von Handskizzen oder 3D-Scans ermöglicht die Erstellung von vertikalen Höhenplänen. Sie geben genaue Informationen über das ursprüngliche äußere Erscheinungsbild und ermöglichen eine angemessene Integration, die in die Realisierung eines Ensembles eingeschrieben ist.

Zeichnen eines Schnittplans

Die Zeichnung eines Schnittplans für ein Gebäude, die von einem Architekten angefertigt wird, ist ein wesentliches Element, das verlangt wird, wenn Sie eine Baugenehmigung oder eine Bauvoranfrage beantragen.

Zusammen mit dem Massenplan, dem Fassadenplan und dem Etagenplan ermöglicht er den Behörden, die Einhaltung der nationalen oder lokalen Städtebauvorschriften zu kontrollieren.

Prozess der Realisierung

Ausgehend von der Laserscan-Digitalisierung Ihres Gebäudes erstellen wir einen Satz von Schnittplänen, die einfach oder mit Projektion der hinteren Elemente sind.

Dieser Plan ist eine grafische Darstellung des Geländes und der Gebäude in Profilansicht.

Ebenso lassen sich die Außenvolumen der Gebäude sowie ihre Lage auf dem Gelände und die Neigungsvarianten erkennen.

Die Verwaltung muss leicht erkennen können, dass Ihr Projekt den städtebaulichen Vorschriften Ihrer Gemeinde entspricht.

Diese von Bauzeichnern erstellten Unterlagen sind genau und vollständig. Sie enthalten die Höhenpunkte und die wichtigsten Bemaßungen Ihres Gebäudes.

Der Schnittplan enthält die Anordnung aller Räume, Treppen, Balkone usw. auf jeder Ebene auf der Schnittebene.

Unsere Pläne werden als dwg- und pdf-Dateien geliefert. Ab der Digitalisierung des Gebäudes ist mit einer Vorlaufzeit von 2 bis 3 Wochen zu rechnen.

Stockwerkplan in axonometrischer Perspektive

Um die Stockwerkspläne besser lesen zu können, erstellen wir sie in axonometrischer Perspektive.

Ihre anderen Namen sind Parallelperspektive oder Zylinderperspektive. Sie ermöglichen es, das Volumen des Stockwerks zu erhalten und helfen beim Verständnis des Grundrisses.

Schematischer Stockwerksplan.

Wir bieten schematische Etagenpläne für Vorprojekte, technische Gutachten und Immobilienverwaltungen an, die keine solchen Pläne besitzen.

Diese Pläne werden innerhalb von 48 Stunden nach dem Scannen des Gebäudes geliefert. Ihre Vorteile sind die niedrigen Kosten und die schnelle Ausführung.

Zusammenfassend ein Überblick über unsere wichtigsten Leistungen :

Wir wandeln die Punktwolken aus unseren Scans in 2D-Architektenpläne in den Formaten dwg und pdf um.

Außerdem modellieren wir mit der Software REVIT von Autodesk die Pläne in 3D oder BIM.

So liefern wir unseren Kunden diese grafischen Darstellungen von Haus- oder Wohnungsplänen innerhalb von 10 bis 20 Werktagen ab dem Zeitpunkt der Vermessung durch Laserscanning.

Die von uns bearbeiteten Pläne sind Stockwerkpläne, Schnittpläne, Fassadenpläne, Grundrisse sowie Lagepläne.

Diese sind die grafische Darstellung des Bauwerks. Sie ermöglichen das Verständnis der Eigenschaften des Gebäudes in allen Phasen des Bauprozesses, vor, während und nach dem Bau oder einfach für technische Gutachten.

Wir führen auch schnelle photogrammetrische Scans durch, um schematische Etagenpläne für Vorentwürfe zu erstellen.

Diese sind sehr preisgünstig und können innerhalb von 48 Stunden nach dem 3D-Scan geliefert werden.

Wie wir auf unserer Seite « 3D-Aufnahmen von Gebäuden & 3D-Scans für Aufmaß und Architektenpläne » beschrieben haben, ist das Aufmaß eines Gebäudes der Ausgangspunkt für jeden Umbau oder jede Renovierung von bestehenden Gebäuden.

Die aus diesen Messungen gewonnenen Architektenpläne begleiten den Bauherrn, den Architekten, die Stadt- und Bauverwaltung, die Abteilung für historische Gebäude, den Ingenieur und schließlich die Bauunternehmer durch den gesamten Renovierungsprozess.

Von der Machbarkeitsstudie bis zum Vorprojekt, von der Baueingabe bis zur Baubewilligung, schliesslich von der Ausschreibung, der Bauleitung bis zur Schlüsselübergabe sind die Architektenpläne in allen Phasen und für alle Beteiligten notwendig.

Was unsere anderen Leistungen im Zusammenhang mit Architektenplänen betrifft, so sektorisieren wir Ihre alten Pläne auf Papier und exportieren sie in DWG-Formate zur Verwendung in allen CAD-, CAM- und anderen Softwareprogrammen.

Vollständiger Innenplan 1:100

Darstellung der Elemente in einer Höhe von 1 m über dem Boden
Zeichnung der Trennwände, Öffnungen (Türen, Fenster), Sanitäranlagen, Messung der Deckenhöhen/Zwischendecken und Bemaßung der Zeichnung
Ein Deliverable pro Ebene und Gebäude

Plan des Dachstuhls oder des Dachgeschosses im Maßstab 1:100

  • Darstellung von Balken, Trennwänden, Öffnungen (Türen, Fenster) und abgehängten Decken
    Messen der Decken-/Zwischendeckenhöhen und Bemaßung der Zeichnung

Dachplan 1:100Darstellung von Schornsteinen, Dachrinnen, Dachfirst, Oberlichtern und Bemaßung der Zeichnung

Plan de façades intérieures au 1/100ème

  • Darstellung von Öffnungen (Türen, Fenster), Strukturelementen, Schornsteinen und Dekorelementen
    Bemaßung der Elemente und Darstellung der Ebenen
    Die Fassaden werden nicht entwickelt
    Ein Deliverable pro Fassade

Plan der Außenfassaden im Maßstab 1:100

  • Darstellung von Öffnungen (Türen, Fenster), Strukturelementen, Schornsteinen und Dekorelementen.
    Bemaßung der Elemente und Darstellung der Ebenen.
    Die Fassaden werden nicht entwickelt.
    Ein Deliverable pro Fassade

Einfacher Schnitt in 1/100

  • Mit nur Objekten in der Schnittebene

Komplexer Schnitt im Maßstab 1:100

  • Mit Projektion der Elemente im Hintergrund (der Kunde muss die Richtung des gewünschten Schnitts festlegen)

Schematischer Etagenplan

  • Schnitt 1 m über dem Boden mit Darstellung der Elemente
    Zeichnung der Trennwände, Öffnungen (Türen und Fenster), Sanitärblock, Teil- und Richtmaße, nicht vertraglich bindend

Massenplan auch Lageplan genannt

  • 1:200 aus Punktwolken einer Parzelle oder eines Ensembles

Fragen und Antworten zu den verschiedenen Arten von Plänen

Wie führt man einen guten Architektenplan aus?

Die Erstellung eines guten Architektenplans muss in erster Linie den Erwartungen der Person entsprechen, für die er bestimmt ist.

Der Plan kann ein neues oder bestehendes Gebäude darstellen.

Für das bestehende Gebäude ist ein Aufmaß auf Papier oder per 3D-Scan erforderlich.

Welche kostenlosen Programme gibt es, um den Grundriss eines Hauses zu zeichnen?

2D- oder 3D-Modelle zu erstellen sind die Versprechungen von Zeichensoftware. Hier sind einige Links zu den am häufigsten verwendeten

Wie zeichnet man einen Hausplan?

Der erste Schritt, bevor Sie den Grundriss Ihres Hauses zeichnen, besteht darin, eine Freihandskizze anzufertigen.

Anschließend hilft Ihnen eine maßstabsgetreue Zeichnung, die Proportionen zu erkennen.

In einem Vorentwurf kann der Grundriss im Maßstab 1:100 gezeichnet werden. Dies ist der einfachste Maßstab, da 1 cm einem Meter entspricht. Andere gängige Maßstäbe sind 1:50 oder 1:20 für Baudetails.

Zuerst zeichnen wir die Außenwände, dann die Innenwände, die Öffnungen (Türen und Fenster), die Immobilienelemente wie Badezimmer- oder Küchenelemente und schließlich die Möbel.

Auf der Basis der Grundzeichnung erstellen wir spezifischere Pläne. Wenn wir mit der Hand zeichnen, kopieren wir die Grundpläne und spezifizieren sie nach Gewerken (Elektrizität, Abwasserrohre, WC, Belüftungssystem usw.).

Wenn wir aber mit einer CAD-CAM-Zeichensoftware arbeiten, werden die verschiedenen technischen Spezifikationen auf Ebenen bearbeitet.

Wenn es sich jedoch um Pläne handelt, die für BIM modelliert werden, sind die Ebenen spezifisch und räumlich positioniert.

Wie viel kosten Architektenpläne?

Was uns betrifft, so berechnen wir unsere Architektenpläne, die auf der Grundlage eines 3D-Scans erstellt werden, pro m2.

Für ein Einfamilienhaus mit 110 m2 Grundfläche und zwei Stockwerken kostet die Erstellung der Grundrisse, eines Quer- und eines Längsschnitts sowie der Fassadenpläne ca. 2’500 CHF.

Für die gleiche Leistung, aber mit 3D-Lasergramm-Scanning rechnen Sie mit ca. CHF 4’000.00.

Pläne, die von einem Architekturbüro erstellt werden, folgen einer anderen Logik. Die Vergütung der Pläne erfolgt auf der Grundlage einer Gesamtleistung, die zwischen dem Bauherrn und dem Architekten festgelegt wird.

Wie nennt man in der Architektur die Pläne eines Hauses?

Pläne für ein Haus sind die grafische Darstellung eines Projekts.

Je nachdem, wie sich das Projekt entwickelt, können sie ihre Bezeichnung ändern.

Außerdem sprechen wir von « Bestandsplänen », wenn sie sich auf den Bestand beziehen, von Höhenplänen für einen Etagenplan, von Aufrissplänen für die Darstellung von Fassaden und schließlich von Schnittplänen, wenn es sich um einen Längs- oder Querschnitt handelt.

Wir verwenden spezifischere Bezeichnungen wie Skizze, (erste Darstellung des Objekts als Ganzes), Detailplan und schließlich Perspektive oder 3D-Plan, der das Projekt in den Dimensionen XYZ darstellt.

Wie erstellt man einen Grundriss eines Hauses oder einer Wohnung?

Diese Frage schließt sich an die anderen Fragen auf dieser Seite an. Wir empfehlen Ihnen, sich die Antworten anzusehen.

Wie liest man einen Architektenplan in PDF und DWG?

Wir geben unsere Pläne immer als PDF- und DWG-Dateien aus.

Erstere ermöglicht den Ausdruck auf Papierformat oder das schnelle Herunterladen durch jedermann am Computer.

DWG-Dateien sind für das Lesen von CAD-CAM-Zeichensoftware vorgesehen.

Durch das Herunterladen der kostenlosen Anwendung Autodesk DWG TrueView 2021 können diese Dateien gelesen werden.

Die Anwendung verfügt über grundlegende Funktionen wie das Messen von Längen, Flächen oder Oberflächen.

Wie erstellt man einen kostenlosen Architekturplan?

Um einen kostenlosen Architekturplan zu erstellen, ist der beste Weg, einen sehr engagierten befreundeten Architekten zu besitzen.

Es gibt noch eine weitere Möglichkeit, die zwar kostenpflichtig ist, aber dafür ein garantiertes Ergebnis liefert.

Diese besteht darin, uns mit der Erstellung Ihrer Pläne zu beauftragen.

Kontaktieren Sie uns für ein unverbindliches Angebot!
